工業內窺鏡工作原理

2020-10-15 10:42:41

購買或使用一種設備,最好先了解工作原理,這樣才能知道哪些參數或技術指標是重要的,也才能在使用過程中得心應手,發生故障或遇到問題時能夠有的放矢地進行排查。對于工業內窺鏡也是同樣,了解工業內窺鏡工作原理,是買到好的內窺鏡產品或者正確操控內窺鏡的首要前提。

工業內窺鏡

工業內窺鏡工作原理概述

將設備內部圖像傳輸?shù)皆O(shè)備外部、以方便檢測人員查看,這是工業內窺鏡工作的主要機理。其核心在于:如何將設備內部圖像傳輸出去、以及檢測人員如何查看。這就涉及到不同種類的工業內窺鏡產品,因此下面從硬管內窺鏡、光纖內窺鏡、電子內窺鏡這三類產品來分別介紹其工作原理。以下是韋林工業內窺鏡對應這三類產品的產品圖。

不同類型工業內窺鏡的性能比較

硬管內窺鏡工作原理

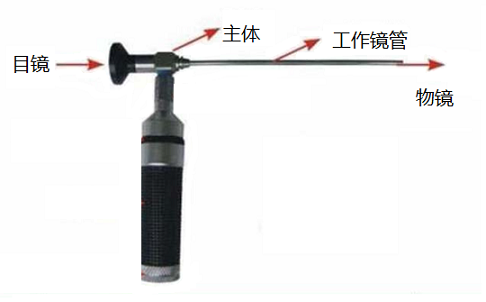

硬管內窺鏡(也稱硬性內窺鏡、直桿內窺鏡等)主要由光學成像系統和照明系統組成。照明系統通過光導纖維將光源的光傳輸?shù)絻?nèi)窺鏡前端,照亮被檢測對象;光學成像系統從外觀看是直管狀,內含一系列透鏡,其作用是把被檢測對象通過光學系統成像在檢測人員的視網膜上,具體經過這樣幾個過程:被檢測物體首先經物鏡成像,經由工作鏡管中的其他透鏡傳輸?shù)侥跨R處,檢測人員通過目鏡即可查看到被檢對象的狀況了。

我們這里介紹原理都是很基礎的,實際上結構復雜得多,例如:如果視向角不是0°(直視式)的話,而是側視等其他情況,那么需要在物鏡組內放置轉像的棱鏡,在目鏡端可能還需要放大圖像,等等。

不同類型工業內窺鏡的性能比較

光纖內窺鏡工作原理

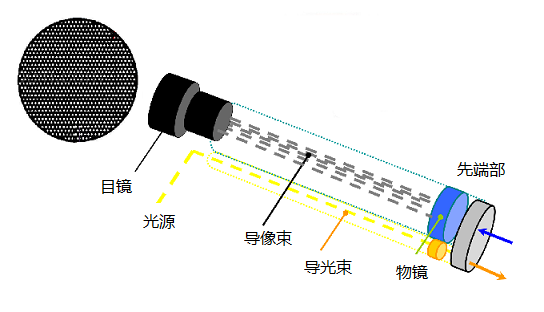

光纖內窺鏡和硬管內窺鏡類似,都不屬于電子內窺鏡,不同之處在于:硬管內窺鏡通過透鏡傳輸所成的像,而光纖內窺鏡則是由傳像光纖束傳輸,由于光纖富有彈性,因此可以處于彎曲的工作狀態(光線內窺鏡的檢測通路可以是彎曲的)。具體工作原理是這樣的:照明光經導光束傳輸至光纖鏡頭端(先端部)并照射于被檢測對象的表面上,反射光(即成像光線)則經由傳像光纖束傳輸?shù)侥跨R端,檢測人員則可以通過目鏡看到被檢對象的圖像了。

獨立地看,每一根導像光纖都是獨自傳輸自己的圖像,整體來看,是由一簇導像光纖束共同完成圖像的傳輸任務,也就是說以大量光點的形式傳送一個完整的光學影像,因此,纖維內窺鏡的圖像是有網紋的。這也是與硬內窺鏡的不同之處,是由光纖傳像這一種工作方式?jīng)Q定的,但同時也帶來了可彎曲的優點。優秀的光纖鏡產品,往往依賴先進的超細光纖以及光纖束技術,提供優質的圖像。

不同類型工業內窺鏡的性能比較

電子內窺鏡工作原理

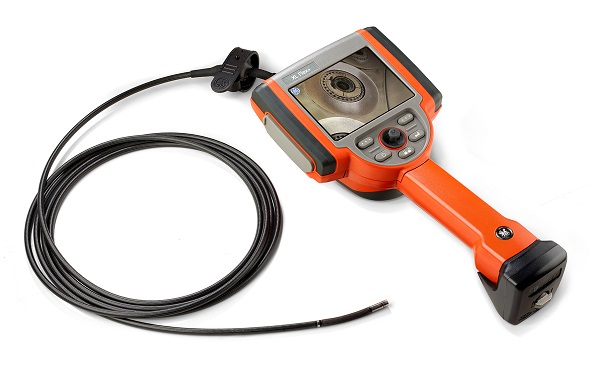

電子內窺鏡(也稱工業視頻內窺鏡)的工作原理比較好理解,與我們?nèi)粘J褂玫恼障鄼C有相似之處。視頻內窺鏡主要包括:探頭、液晶顯示器、操作手柄、主機等組件,現在多采用一體化設計,都集成在手持機上。開展檢測工作時:探頭進入檢測環境中,探頭前端射出照明光照亮被檢對象表面,探頭內置的CCD(與照相機原理相同)接受被檢對象的反射光,將光轉換成電信號,再通過線纜傳輸?shù)街鳈C控制系統并最終在屏幕上顯示出來,那么檢測人員就可以實時看到被檢對象的彩色圖像了。

電子內窺鏡因為進行了光電轉換,因此不屬于光學設備,屬于電子設備,方便圖像的數字化處理以及存儲,這些都給檢測工作帶來巨大的便利,也是優于光纖鏡和直桿鏡之處。

不同類型工業內窺鏡的性能比較

工業內窺鏡工作原理還是比較復雜的,此外還有管道內窺鏡、管道爬行機器人、水下電視PTZ設備等,它們的工作方式有一些差異,但是原理基本上就是上面介紹的這些。如果您感興趣,可以瀏覽本網站的相關頁面,了解韋林工業內窺鏡各種產品的同時,將會對工作原理有更直觀的、更進一步的理解。
